Miniatur-Schwimmerschalter 8 mm

MR3K-K1-15-0-010

Artikelnummer 8691332093
  • Kompakt: Innenmontage mit M12x1-Stecker / G3/8-Gewinde
  • Beständig: PVC-Gehäuse mit NBR-Dichtung
  • Variabel: Kontaktform A oder B verfügbar
Jetzt anfragen
Datenblatt
Bedienungsanleitung
Technische Daten
customizing

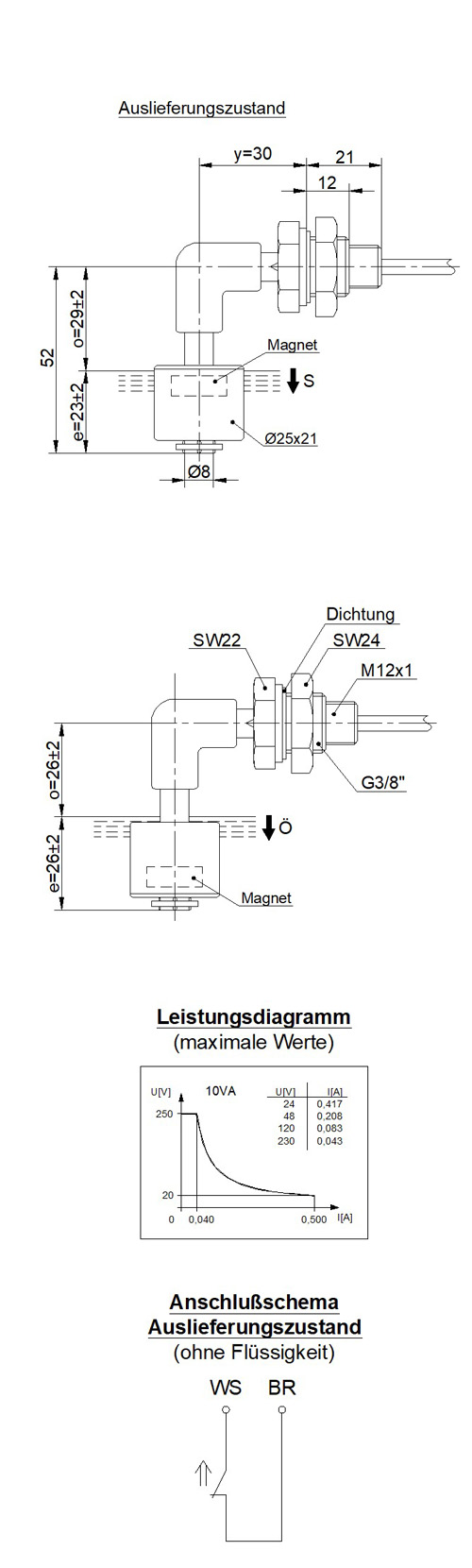

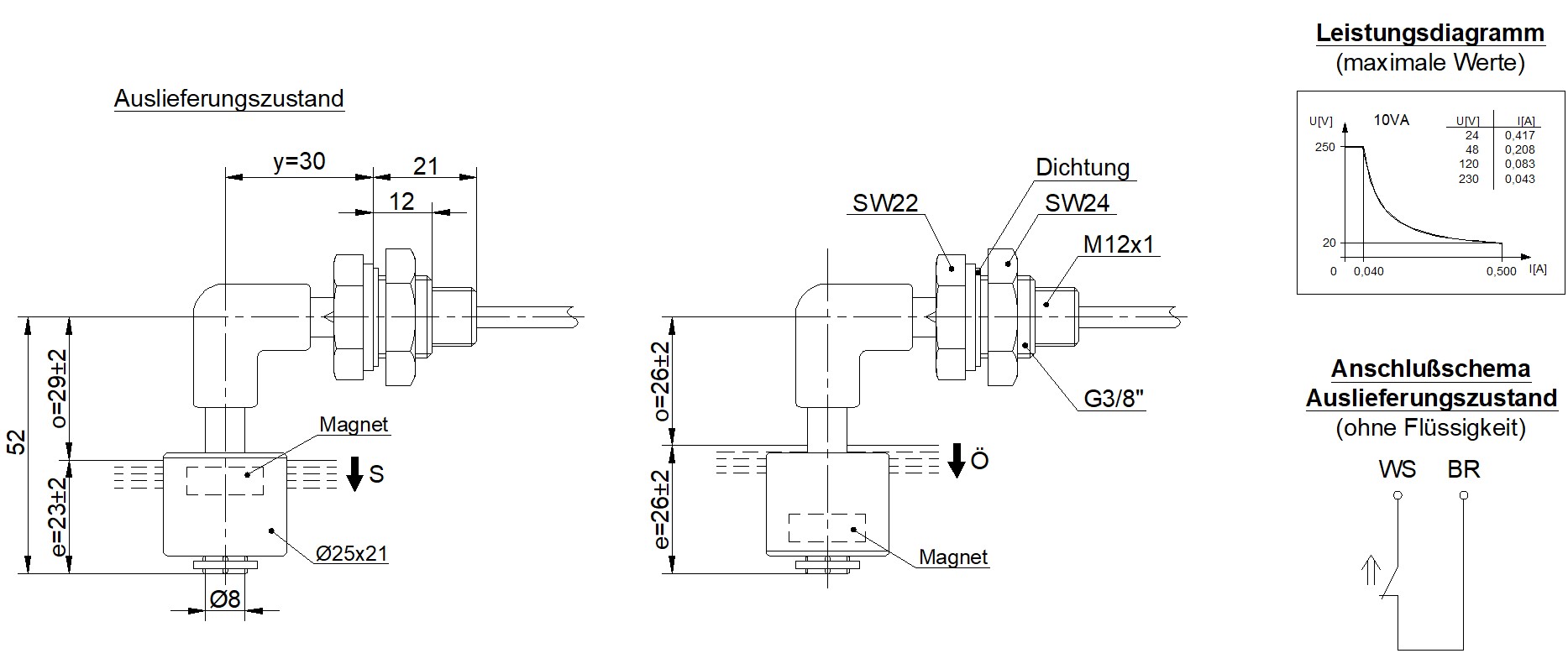

Technische Zeichnung

Der Miniatur-Schwimmerschalter MR3K-K1-15-0-010 eignet sich zur zuverlässigen Füllstandserfassung in beengten Einbauräumen. Die kompakte Ausführung mit 8 mm Schaltrohr, robustem PVC-Gehäuse und horizontaler Montage von innen ermöglicht eine einfache Integration. Der Reedkontakt sorgt für eine sichere Schaltfunktion. Zahlreiche Customizing-Optionen ermöglichen eine optimale Anpassung an die jeweilige Anwendung.

Einbautiefe: L 52 mm
Ausgangsart: Reedkontakt
Kontaktform: A oder B
Arbeitstemperatur: –5 °C … +60 °C
Anschlußart: Kabel PVC
IP-Schutzklasse: IP 65 (DIN VDE 0470 T1)
Schaltleistung max.: 10 VA
Schaltstrom max.: 0.5 A
Schaltspannung max. VDC: 230 V
Dauerstrom max.: 1.0 A
Gewinde / Montageart: M12x1 / G 3/8
Einbau: von Innen
Gehäusematerial: PVC
Schwimmerwerkstoff: PVC
Zulassung: CE
Montage: horizontal
Eintauchtiefe Schwimmer: 15 mm ±2 mm (bei Dichte 1 g/cm³)
Druck Schwimmer max.: 5 bar
Dichte Schwimmer: 0.7 g/cm³ ±10 %

Zulassung

EG-Konformität 2014/35/EU Niederspannungsrichtlinie

Anschlusskopf

Der Anschlusskopf kann von einem einfachen Kabelausgang bis hin zum R2“ Gewinde gestaltet werden.

Gehäuse

Ebenfalls führen wir Flansche in den standardisierten Größen, mit oder ohne Gehäuse

Varianten

Edelstahl- (WNr. 1.4571), Messing- (WNr. 2.0321) und PVC-Varianten

Länge

Schaltrohr bis 1m Länge

Form

Gerade oder gebogene Varianten

Material

Die Materialen der Schwimmerkörper variieren von PVC, PP, POM, PVDF, NBR bis Edelstahl, in Abhängigkeit der Anforderung
