Miniatur-Schwimmerschalter 8 mm

MR1P-R2-14-0-010

Artikelnummer 8691144026
  • Kompakt: 8 mm Miniaturbauform für enge Einbausituationen
  • Robust: PP-Gehäuse und NBR-Schwimmer für vielseitige Medien
  • Flexibel: Kontaktform A oder B und individuelle Anpassungsmöglichkeiten
Jetzt anfragen
Datenblatt
Bedienungsanleitung
Technische Daten
customizing

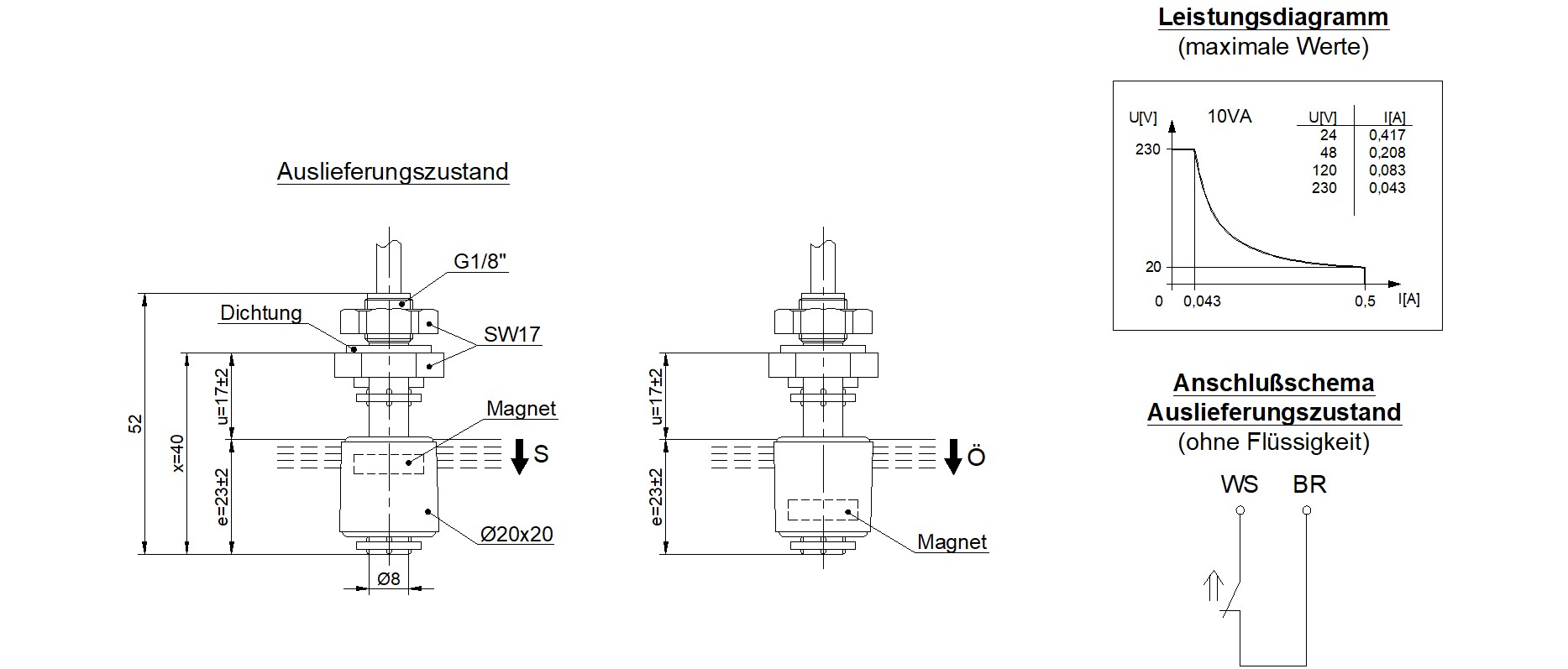

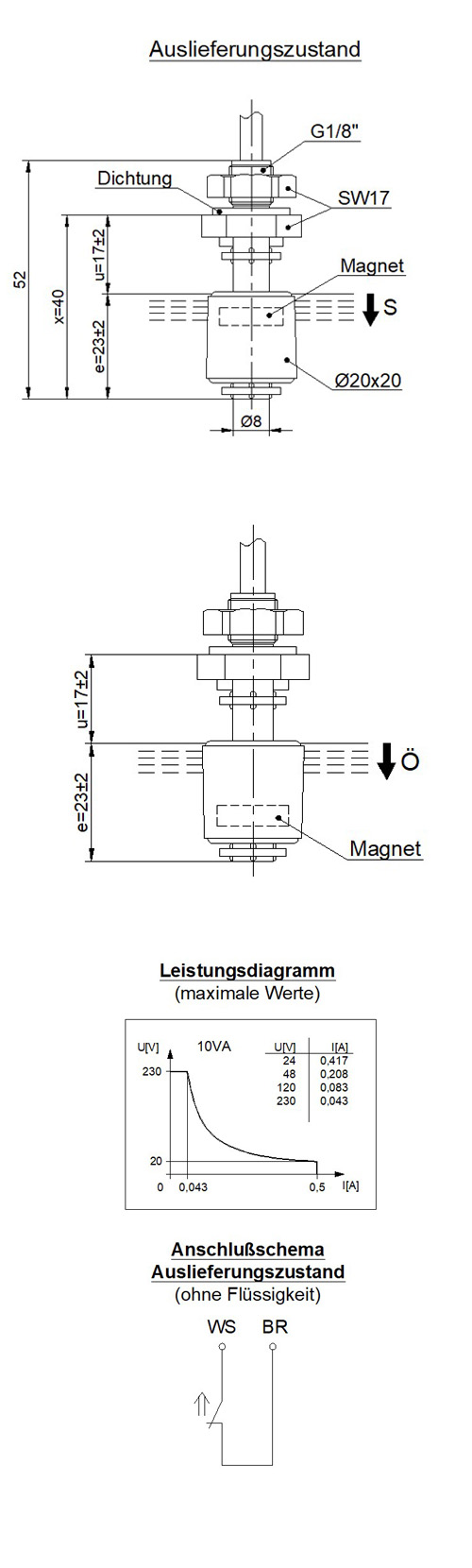

Technische Zeichnung

Der Miniatur-Schwimmerschalter MR1P-R2-14-0-010 eignet sich zur zuverlässigen Füllstandserfassung in kompakten Anwendungen. Die Ausführung mit Reedkontakt, PP-Gehäuse, NBR-Schwimmer und vertikaler Montage von innen ermöglicht eine sichere Integration. Der Anschluss über PVC-Kabel sorgt für eine einfache Anbindung. Zahlreiche Customizing-Optionen ermöglichen eine optimale Anpassung an die jeweilige Anwendung.

Einbautiefe: L40 mm
Ausgangsart: Reedkontakt
Kontaktform: A oder B
Arbeitstemperatur: –5 °C … +60 °C
Anschlußart: Kabel PVC
IP-Schutzklasse: IP 65 (DIN VDE 0470 T1)
Schaltleistung max.: 10 VA
Schaltstrom max.: 0.5 A
Schaltspannung max. VDC: 230 V
Dauerstrom max.: 1.0 A
Gewinde / Montageart: G1/8
Einbau: von Innen
Gehäusematerial: PP
Schwimmerwerkstoff: NBR
Zulassung: CE
Montage: vertikal
Eintauchtiefe Schwimmer: 15 mm ±2 mm (bei Dichte 1 g/cm³)
Druck Schwimmer max.: 15 bar
Dichte Schwimmer: 0.74 g/cm³ ±10 %

Zulassung

EG-Konformität 2014/35/EU Niederspannungsrichtlinie

Anschlusskopf

Der Anschlusskopf kann von einem einfachen Kabelausgang bis hin zum R2“ Gewinde gestaltet werden.

Gehäuse

Ebenfalls führen wir Flansche in den standardisierten Größen, mit oder ohne Gehäuse

Varianten

Edelstahl- (WNr. 1.4571), Messing- (WNr. 2.0321) und PVC-Varianten

Länge

Schaltrohr bis 1m Länge

Form

Gerade oder gebogene Varianten

Material

Die Materialen der Schwimmerkörper variieren von PVC, PP, POM, PVDF, NBR bis Edelstahl, in Abhängigkeit der Anforderung
