Miniatur-Schwimmerschalter 8 mm

MM2M-R2-15-0-S

Artikelnummer 8692224014
  • Kompakt: 8 mm Miniaturbauform für beengte Einbauräume
  • Robust: Messinggehäuse aus 2.0401 und NBR-Schwimmer
  • Praktisch: Stecker DIN 43650 für einfache Anbindung
Jetzt anfragen
Datenblatt
Bedienungsanleitung
Technische Daten
customizing

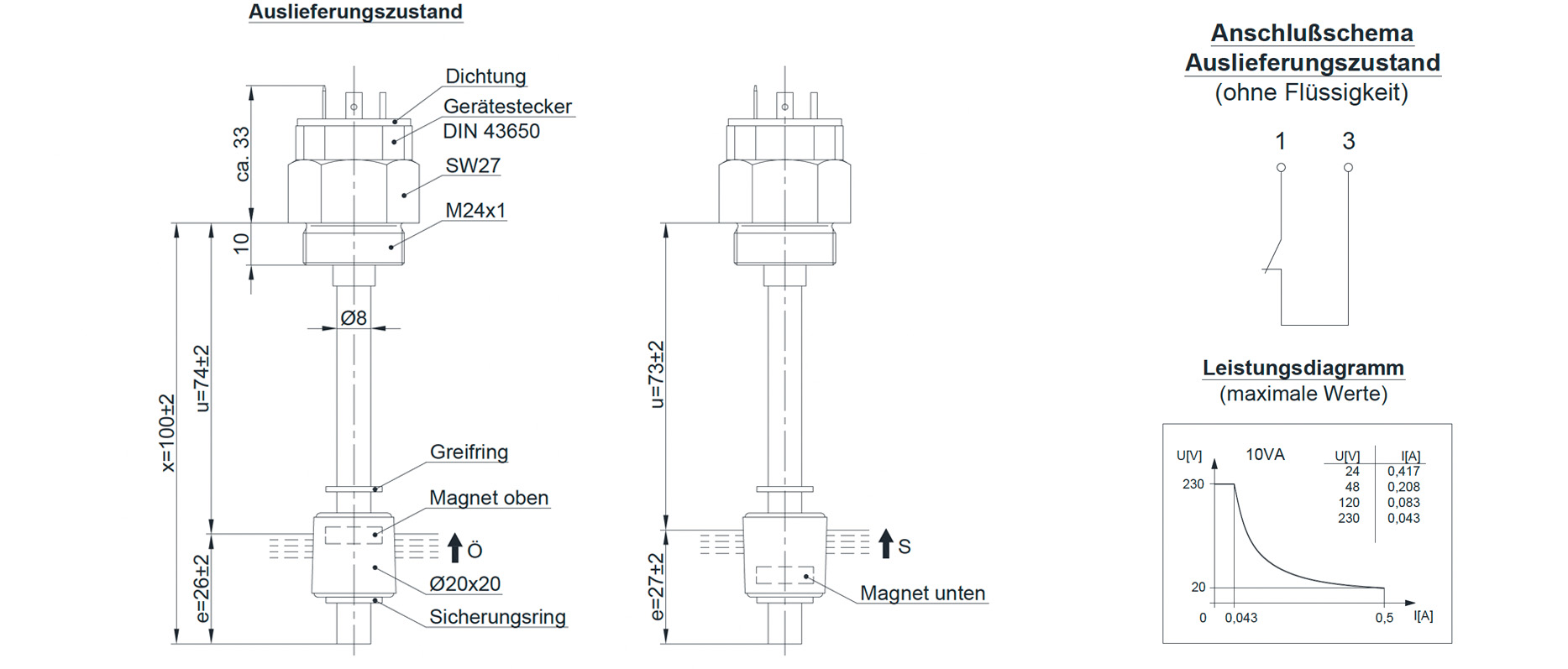

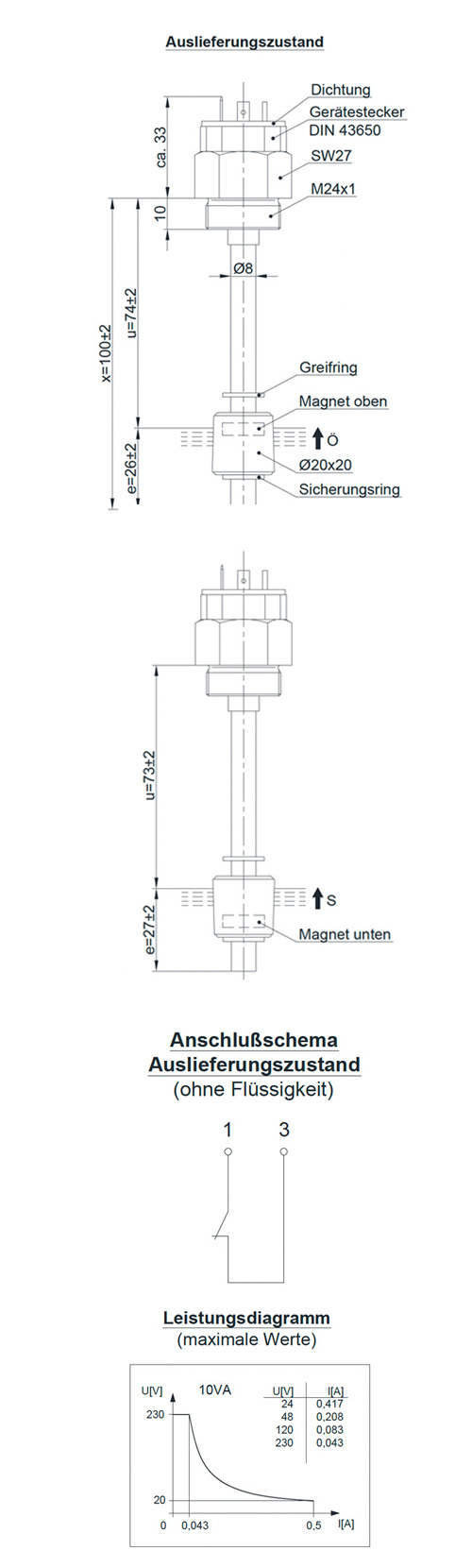

Technische Zeichnung

Der Miniatur-Schwimmerschalter MM2M-R2-15-0-S eignet sich zur zuverlässigen Füllstandserfassung in anspruchsvollen Anwendungen. Die Ausführung mit Reedkontakt, Messinggehäuse aus Werkstoff 2.0401, NBR-Schwimmer und vertikaler Montage von außen ermöglicht eine sichere Integration. Der Anschluss über Stecker DIN 43650 sorgt für eine einfache Anbindung. Zahlreiche Customizing-Optionen ermöglichen eine optimale Anpassung an die jeweilige Anwendung.

Einbautiefe: L74 mm
Ausgangsart: Reedkontakt
Kontaktform: A oder B
Arbeitstemperatur: –5 °C … +60 °C
Anschlußart: Stecker DIN 43650
IP-Schutzklasse: IP 65 (DIN VDE 0470 T1)
Schaltleistung max.: 10 VA
Schaltstrom max.: 0.5 A
Schaltspannung max. VDC: 230 V
Dauerstrom max.: 1.0 A
Gewinde / Montageart: M24x1
Einbau: von Außen
Gehäusematerial: 2.0401
Schwimmerwerkstoff: NBR
Zulassung: CE
Montage: vertikal
Eintauchtiefe Schwimmer: 15 mm ±2 mm (bei Dichte 1 g/cm³)
Druck Schwimmer max.: 15 bar
Dichte Schwimmer: 0.74 g/cm³ ±10 %

Zulassung

EG-Konformität 2014/35/EU Niederspannungsrichtlinie

Anschlusskopf

Der Anschlusskopf kann von einem einfachen Kabelausgang bis hin zum R2“ Gewinde gestaltet werden.

Gehäuse

Ebenfalls führen wir Flansche in den standardisierten Größen, mit oder ohne Gehäuse

Varianten

Edelstahl- (WNr. 1.4571), Messing- (WNr. 2.0321) und PVC-Varianten

Länge

Schaltrohr bis 1m Länge

Form

Gerade oder gebogene Varianten

Material

Die Materialen der Schwimmerkörper variieren von PVC, PP, POM, PVDF, NBR bis Edelstahl, in Abhängigkeit der Anforderung
