Standard-Schwimmerschalter Ø12 mm

SP1M-N2-13-0-010

Artikelnummer 8610125004
  • Robust: Edelstahlgehäuse 2.0321 mit Schwimmer aus 1.4571
  • Leistungsstark: 60 VA Schaltleistung für industrielle Anwendungen
  • Sichere Montage: Inneninstallation über Pg9-Kabelverschraubung
Jetzt anfragen
Datenblatt
Bedienungsanleitung
Technische Daten
customizing

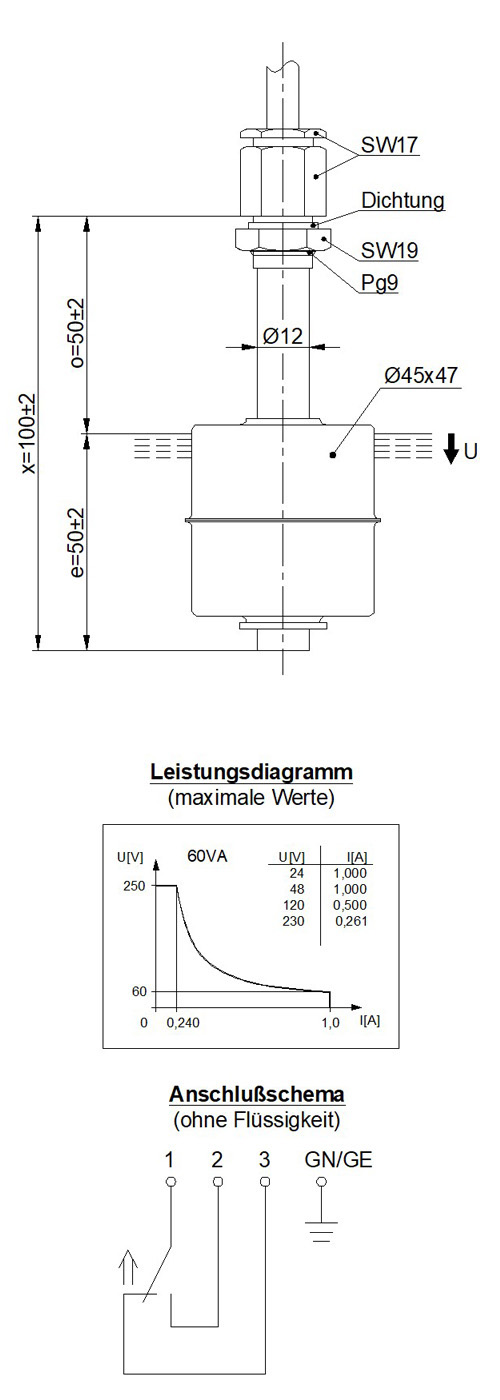

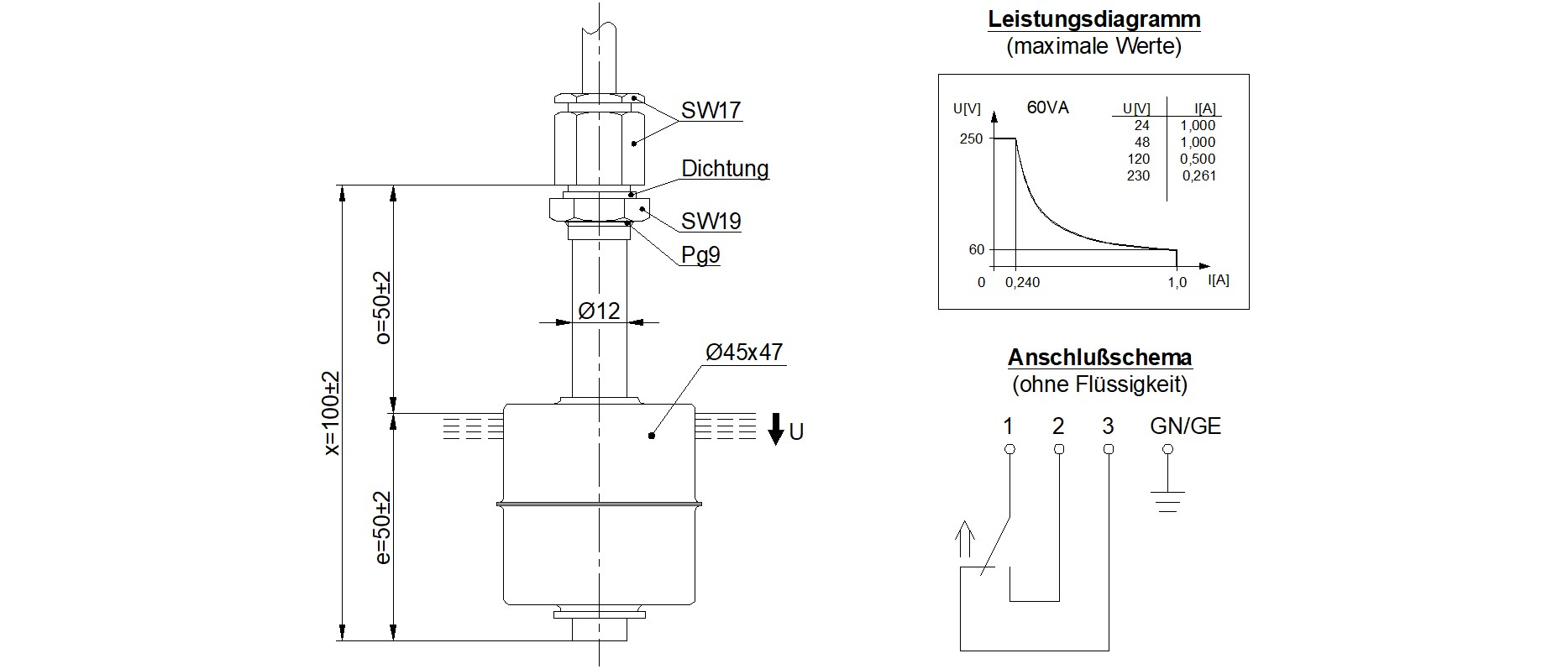

Technische Zeichnung

Dieser Standard-Schwimmerschalter mit Ø12 mm Schaltrohr wurde für industrielle Anwendungen entwickelt, die robuste Materialien und zuverlässige Schaltpunkte erfordern. Das Gehäuse aus Edelstahl 2.0321 in Kombination mit einem Schwimmer aus 1.4571 ermöglicht den Einsatz in korrosiven und druckbelasteten Flüssigkeiten. Die bewährte Reed-Technik arbeitet ohne Dauerstrom und gewährleistet eine präzise, langlebige Grenzstandserfassung. Die vertikale Installation erfolgt von innen über eine Pg9-Kabelverschraubung, während das PVC-Anschlusskabel eine sichere elektrische Verbindung sicherstellt.

Einbautiefe: L100 mm
Ausgangsart: Reedkontakt
Kontaktform: C
Arbeitstemperatur: –5 °C … +60 °C
Anschlußart: Kabel PVC
Kabelquerschnitt: 4 × 0.5 mm²
IP-Schutzklasse: IP 65 (DIN VDE 0470 T1)
Schaltleistung max.: 60 VA
Schaltstrom max.: 1.0 A
Schaltspannung max. VDC: 250 V
Dauerstrom max.: 2.0 A
Kabellänge: 1.0 m
Gewinde / Montageart: Pg9
Einbau: von Innen
Gehäusematerial: 2.0321
Schwimmerwerkstoff: 1.4571
Zulassung: CE
Montage: vertikal
Eintauchtiefe Schwimmer: 32 mm ±2 mm (bei Dichte 1 g/cm³)
Druck Schwimmer max.: 25 bar
Dichte Schwimmer: ca. 0.65 g/cm³ ±10 %

Zulassung

EG-Konformität 2014/35/EU Niederspannungsrichtlinie

Anschlusskopf

Der Anschlusskopf kann von einem einfachen Kabelausgang bis hin zum R2“ Gewinde gestaltet werden.

Gehäuse

Ebenfalls führen wir Flansche in den standardisierten Größen, mit oder ohne Gehäuse

Varianten

Edelstahl- (WNr. 1.4571), Messing- (WNr. 2.0321) und PVC-Varianten

Länge

Schaltrohr bis 1m Länge

Form

Gerade oder gebogene Varianten

Material

Die Materialen der Schwimmerkörper variieren von PVC, PP, POM, PVDF, NBR bis Edelstahl, in Abhängigkeit der Anforderung
