Miniatur-Schwimmerschalter 8 mm

MR5K-K1-15-0-S

Artikelnummer 8691532014
  • Direkt integrierbar: Anschluss über DIN-43650-Stecker
  • Kompakt: 8 mm Miniaturschaltrohr für enge Einbausituationen
  • Praktisch: Außenmontage über G1-Gewinde
Jetzt anfragen
Datenblatt
Bedienungsanleitung
Technische Daten
customizing

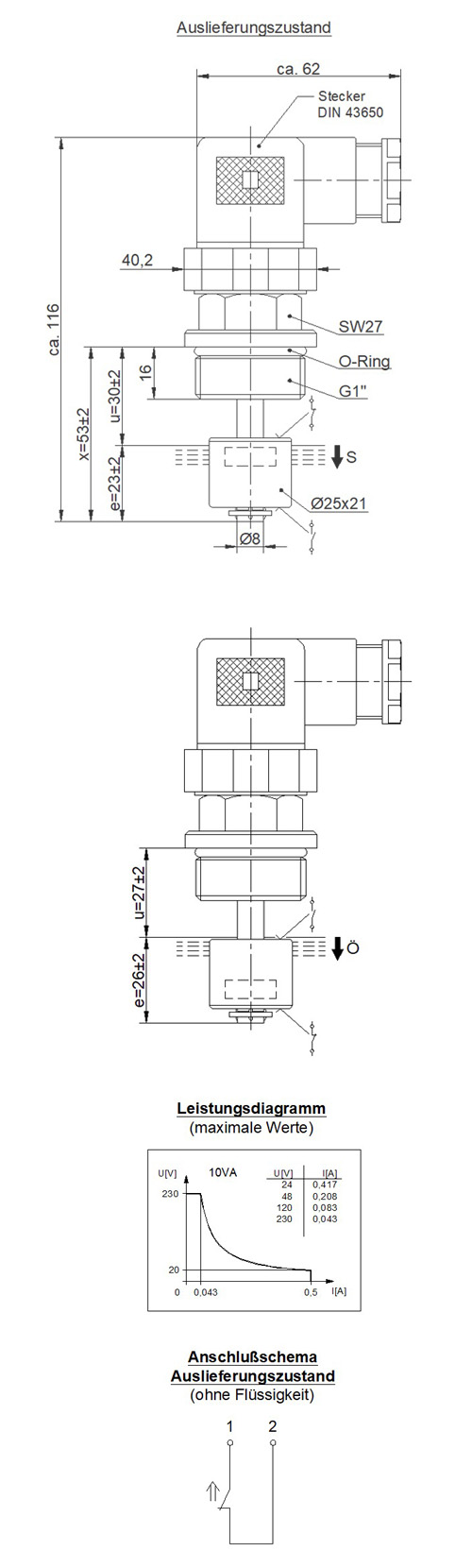

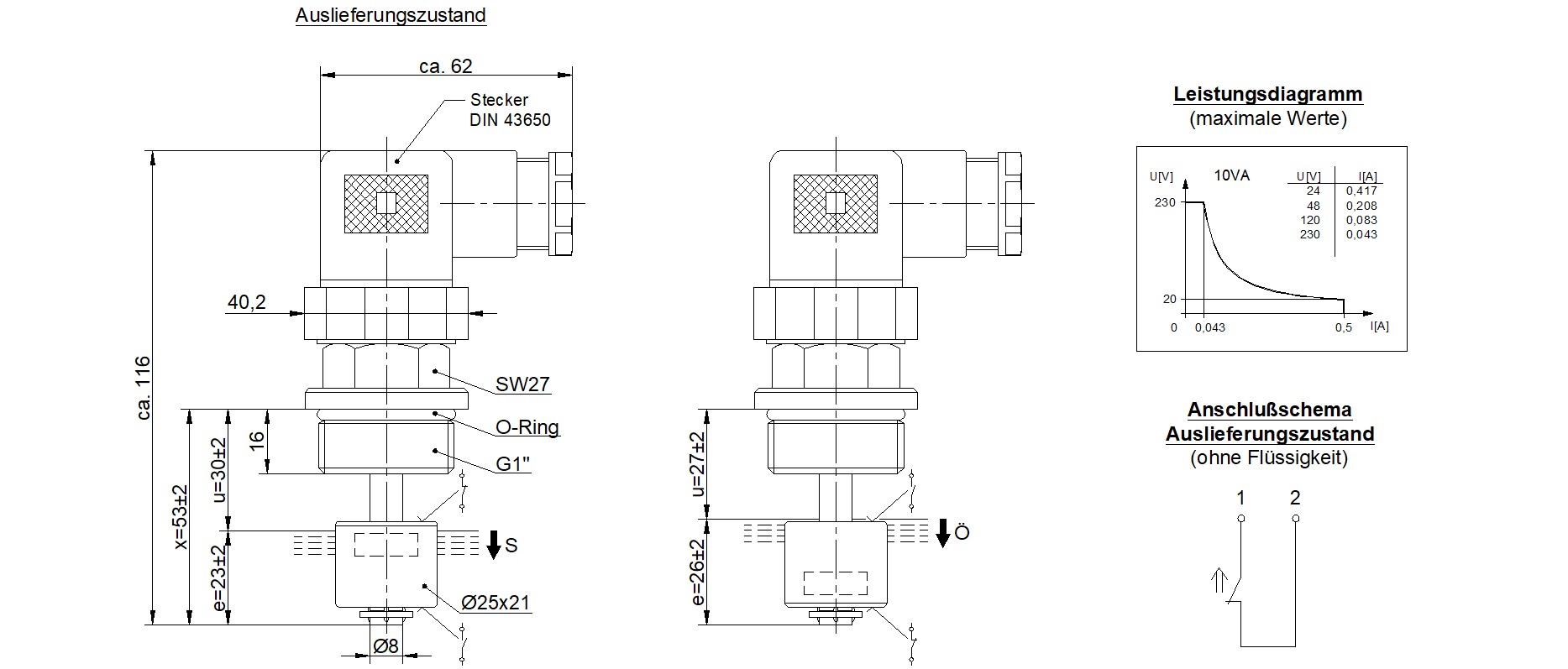

Technische Zeichnung

Dieser Miniatur-Schwimmerschalter mit 8 mm Schaltrohr ist für Anwendungen konzipiert, in denen eine kompakte Bauweise und ein robuster, standardisierter elektrischer Anschluss erforderlich sind. Gehäuse und Schwimmer bestehen aus widerstandsfähigem PP, wodurch der Sensor gut für wassernahe und leicht chemisch belastete Medien geeignet ist. Die bewährte Reed-Technik ermöglicht eine zuverlässige, stromlose Grenzstandserfassung bei minimalem Verschleiß. Die horizontale Montage über ein G1 Außengewinde erlaubt eine einfache, dichte Außeninstallation, während der DIN-43650-Stecker eine schnelle und sichere elektrische Verbindung gewährleistet.

Einbautiefe: L53 mm
Ausgangsart: Reedkontakt
Kontaktform: A oder B
Arbeitstemperatur: –5 °C … +60 °C
Anschlußart: Stecker DIN 43650
IP-Schutzklasse: IP 65 (DIN VDE 0470 T1)
Schaltleistung max.: 10 VA
Schaltstrom max.: 0.5 A
Schaltspannung max. VDC: 230 V
Dauerstrom max.: 1.0 A
Gewinde / Montageart: G1
Einbau: von Außen
Gehäusematerial: PP
Schwimmerwerkstoff: PP
Zulassung: CE
Montage: horizontal
Eintauchtiefe Schwimmer: 12 mm ±2 mm (bei Dichte 1 g/cm³)
Druck Schwimmer max.: 5 bar
Dichte Schwimmer: ca. 0.54 g/cm³ ±10 %

Zulassung

EG-Konformität 2014/35/EU Niederspannungsrichtlinie

Anschlusskopf

Der Anschlusskopf kann von einem einfachen Kabelausgang bis hin zum R2“ Gewinde gestaltet werden.

Gehäuse

Ebenfalls führen wir Flansche in den standardisierten Größen, mit oder ohne Gehäuse

Varianten

Edelstahl- (WNr. 1.4571), Messing- (WNr. 2.0321) und PVC-Varianten

Länge

Schaltrohr bis 1m Länge

Form

Gerade oder gebogene Varianten

Material

Die Materialen der Schwimmerkörper variieren von PVC, PP, POM, PVDF, NBR bis Edelstahl, in Abhängigkeit der Anforderung
