Miniatur-Schwimmerschalter 8 mm

MR3V-S1-15-1-010

Artikelnummer 8691358007
  • Temperaturfest: weiter Einsatzbereich von –25 °C bis +100 °C
  • Medienbeständig: PVDF-Gehäuse und Schwimmer für anspruchsvolle Chemikalien
  • Präzise: Kontaktform A oder B durch Schwimmerdrehung wählbar
Jetzt anfragen
Datenblatt
Bedienungsanleitung
Technische Daten
customizing

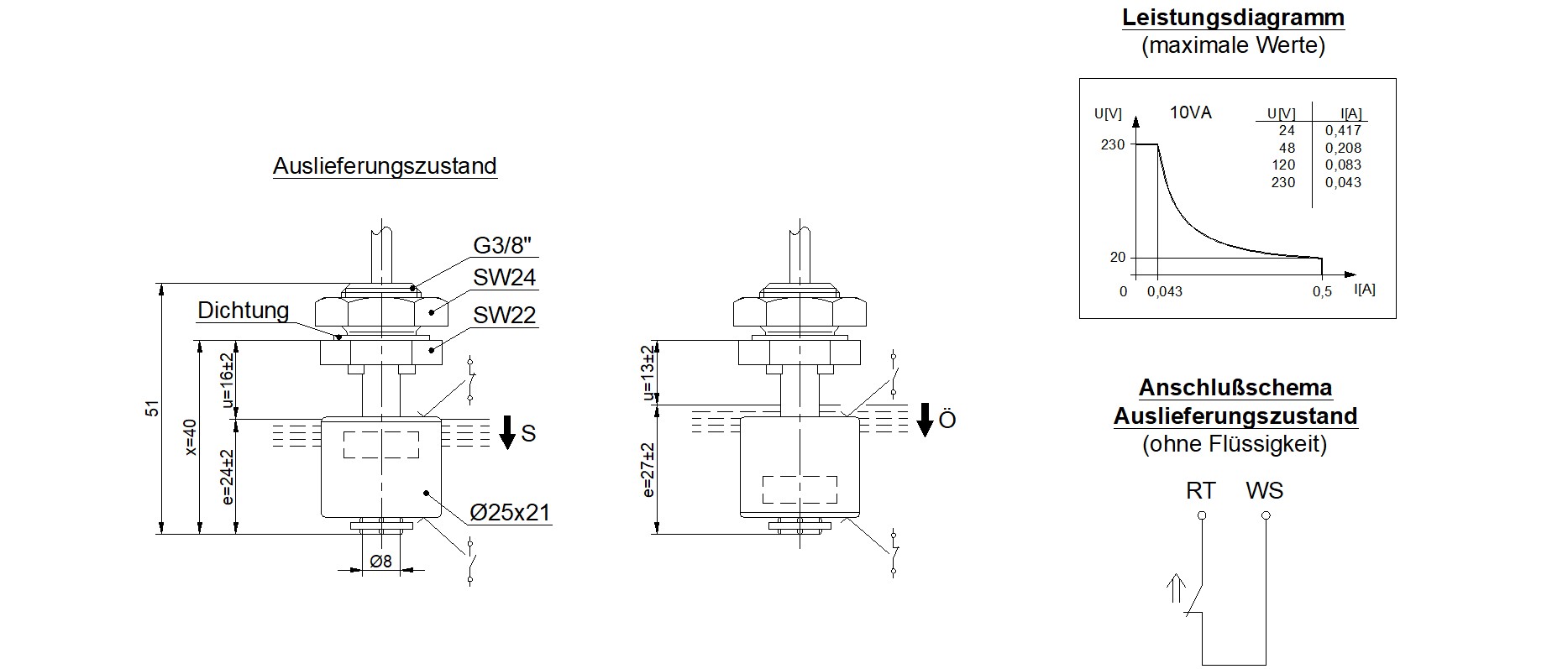

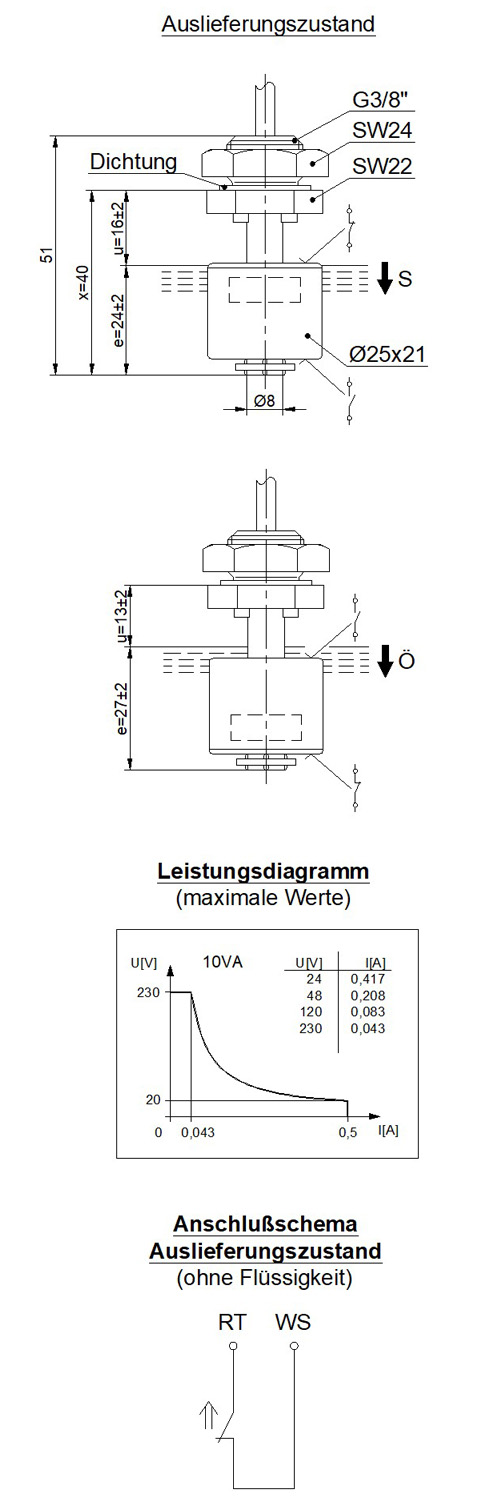

Technische Zeichnung

Dieser Miniatur-Schwimmerschalter mit 8 mm Schaltrohr wurde für Anwendungen entwickelt, bei denen hohe Temperaturbeständigkeit und Medienresistenz entscheidend sind. Gehäuse und Schwimmer bestehen aus PVDF, einem besonders chemikalienfesten Werkstoff, der sich ideal für aggressive Flüssigkeiten und erhöhte Temperaturen eignet. Die zuverlässige Reed-Technik arbeitet ohne Dauerstrom und bietet eine präzise, langlebige Grenzstandserfassung. Die vertikale Montage über ein G 3/8 Innengewinde ermöglicht eine sichere und dichte Installation, während das flexible Silikonkabel auch bei großen Temperaturschwankungen zuverlässig bleibt.

Einbautiefe: L40 mm
Ausgangsart: Reedkontakt
Kontaktform: A oder B
Arbeitstemperatur: –25 °C … +100 °C
Anschlußart: Kabel Silikon
Kabelquerschnitt: 2 × 0.22 mm²
IP-Schutzklasse: IP 65 (DIN VDE 0470 T1)
Schaltleistung max.: 10 VA
Schaltstrom max.: 0.5 A
Schaltspannung max. VDC: 230 V
Dauerstrom max.: 1.0 A
Kabellänge: 1.0 m
Gewinde / Montageart: G 3/8
Einbau: von Innen
Gehäusematerial: PVDF
Schwimmerwerkstoff: PVDF
Zulassung: CE
Montage: vertikal
Eintauchtiefe Schwimmer: 19 mm ±2 mm (bei Dichte 1 g/cm³)
Druck Schwimmer max.: 5 bar
Dichte Schwimmer: ca. 0.95 g/cm³ ±10 %

Zulassung

EG-Konformität 2014/35/EU Niederspannungsrichtlinie

Anschlusskopf

Der Anschlusskopf kann von einem einfachen Kabelausgang bis hin zum R2“ Gewinde gestaltet werden.

Gehäuse

Ebenfalls führen wir Flansche in den standardisierten Größen, mit oder ohne Gehäuse

Varianten

Edelstahl- (WNr. 1.4571), Messing- (WNr. 2.0321) und PVC-Varianten

Länge

Schaltrohr bis 1m Länge

Form

Gerade oder gebogene Varianten

Material

Die Materialen der Schwimmerkörper variieren von PVC, PP, POM, PVDF, NBR bis Edelstahl, in Abhängigkeit der Anforderung
