Miniatur-Schwimmerschalter 8 mm

MR1N-N1-15-0-010

Artikelnummer 8691116075
  • Beständig: Für robuste Industrieanwendungen
  • Präzise: 8 mm Miniatur-Schaltrohr für exakte Schaltpunkte
  • Flexibel: Kontaktform A oder B durch Schwimmerdrehung realisierbar
Jetzt anfragen
Datenblatt
Bedienungsanleitung
Technische Daten
customizing

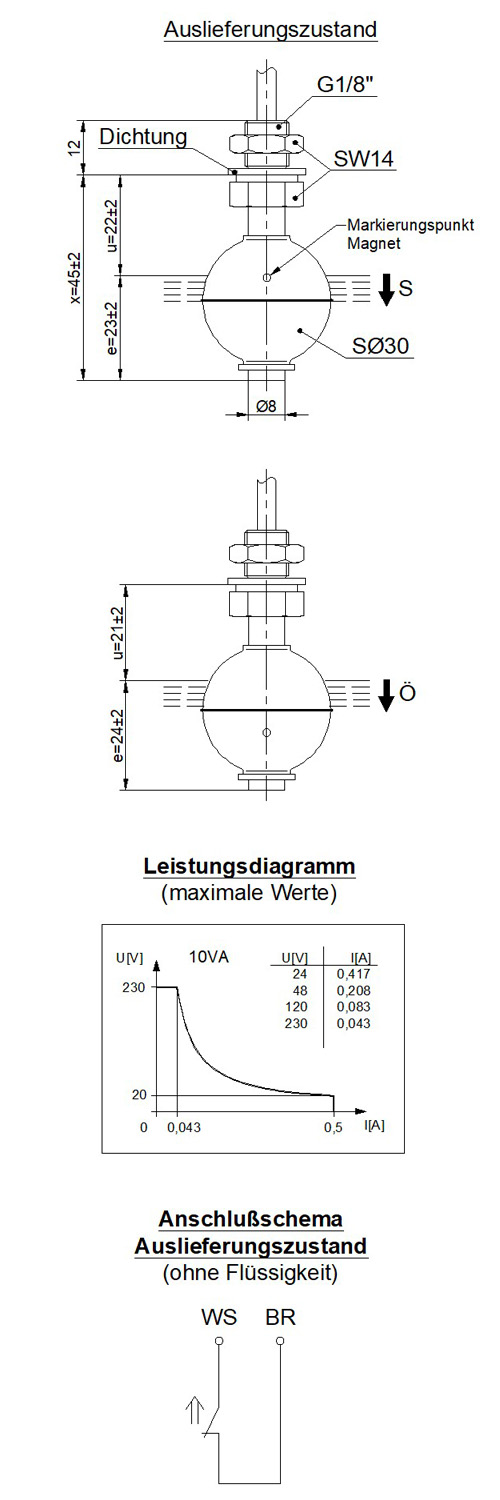

Technische Zeichnung

Die Miniatur-Schwimmerschalter der Baureihe MR1N sind für industrielle Anwendungen konzipiert, in denen hohe Beständigkeit und Zuverlässigkeit gefordert sind. Das 8 mm Schaltrohr ermöglicht präzise Schaltpunkte trotz kompakter Bauform. Mit einem Gehäuse aus Edelstahl 1.4305 und einem Schwimmer aus 1.4301 ist der Sensor besonders langlebig und resistent gegenüber anspruchsvollen Medien. Die Reed-Technik arbeitet ohne Dauerstrom und sorgt für eine störsichere, verschleißarme Grenzstandserfassung. Die vertikale Montage über ein G 1/8 Innengewinde ermöglicht eine stabile und dichte Installation in Behältern und Anlagen.

Einbautiefe: L45 mm
Ausgangsart: Reedkontakt
Kontaktform: A oder B
Arbeitstemperatur: –5 °C … +60 °C
Anschlußart: Kabel PVC
Kabelquerschnitt: 2 × 0.34 mm²
IP-Schutzklasse: IP 65 (DIN VDE 0470 T1)
Schaltleistung max.: 10 VA
Schaltstrom max.: 0.5 A
Schaltspannung max. VDC: 230 V
Dauerstrom max.: 1.0 A
Kabellänge: 1.0 m
Gewinde / Montageart: G 1/8
Einbau: von Innen
Gehäusematerial: 1.4305
Schwimmerwerkstoff: 1.4301
Zulassung: CE
Montage: vertikal
Eintauchtiefe Schwimmer: 18 mm ±2 mm (bei Dichte 1 g/cm³)
Druck Schwimmer max.: 10 bar
Dichte Schwimmer: ca. 0.7 g/cm³ ±10 %

Zulassung

EG-Konformität 2014/35/EU Niederspannungsrichtlinie

Anschlusskopf

Der Anschlusskopf kann von einem einfachen Kabelausgang bis hin zum R2“ Gewinde gestaltet werden.

Gehäuse

Ebenfalls führen wir Flansche in den standardisierten Größen, mit oder ohne Gehäuse

Varianten

Edelstahl- (WNr. 1.4571), Messing- (WNr. 2.0321) und PVC-Varianten

Länge

Schaltrohr bis 1m Länge

Form

Gerade oder gebogene Varianten

Material

Die Materialen der Schwimmerkörper variieren von PVC, PP, POM, PVDF, NBR bis Edelstahl, in Abhängigkeit der Anforderung
